Импульсные трансформаторы

Импульсные трансформаторы — это специализированные устройства, предназначенные для передачи и преобразования импульсных сигналов в электрических цепях. Их основная функция заключается в обеспечении точной передачи коротких импульсов высокого напряжения с минимальными искажениями.

Эти трансформаторы используются в импульсных источниках питания, системах передачи данных, устройствах коммутации, а также в радиотехнике и измерительном оборудовании. Благодаря своей способности работать на высоких частотах и эффективно изолировать цепи, импульсные трансформаторы играют ключевую роль в современных электронных устройствах.

Типы импульсных трансформаторов и их применение

Импульсные трансформаторы классифицируются по своему назначению и конструктивным особенностям.

Каждый тип адаптирован под конкретные задачи, и вот наиболее распространённые из них:

• Импульсные трансформаторы для источников питания: используются в импульсных блоках питания (SMPS) для преобразования напряжений и гальванической развязки цепей. Эти устройства работают на высоких частотах, обеспечивая высокую эффективность преобразования энергии и минимальные потери тепла.
• Силовые импульсные трансформаторы: предназначены для передачи больших импульсных токов и напряжений. Применяются в оборудовании, где требуется передача высокой мощности, например, в инверторах или мощных импульсных источниках.

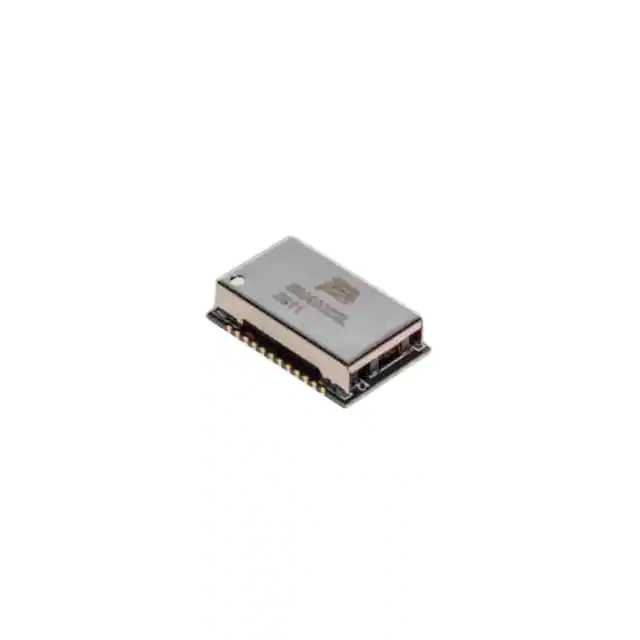

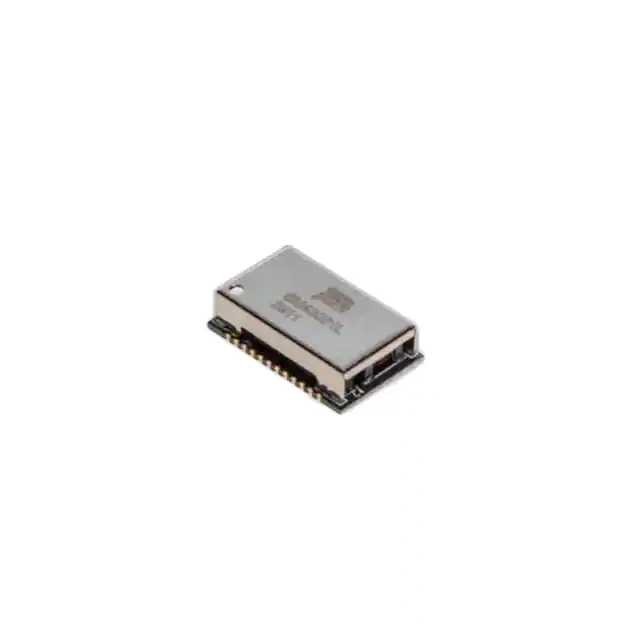

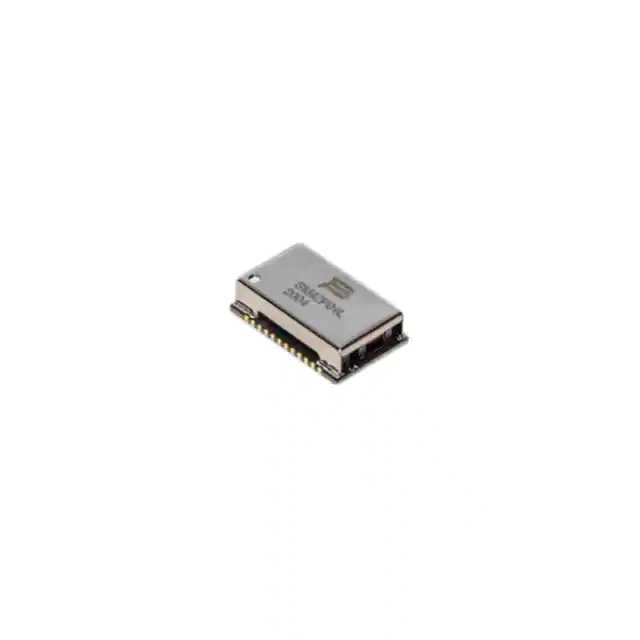

• Трансформаторы для систем связи и передачи данных: используются для изоляции и передачи сигналов в высокочастотных цифровых системах, таких как Ethernet, модемы и оптоволоконные системы. Эти устройства обеспечивают чистоту сигнала и минимальные потери данных.
• Трансформаторы для коммутационных устройств: устанавливаются в схемах коммутации, таких как транзисторные ключи, где они обеспечивают изоляцию и передачу управляющих импульсов на высоких частотах. Это особенно важно в импульсных системах управления двигателями и инверторами.
• Импульсные трансформаторы для радиотехники: применяются в радиопередатчиках и приемниках для передачи высокочастотных сигналов. Они обеспечивают эффективное согласование импедансов и минимальные искажения при передаче радиосигналов.
• Трансформаторы для измерительных приборов: используются в устройствах для точного измерения высокочастотных импульсов, таких как осциллографы и другие высокочастотные измерительные приборы. Эти трансформаторы обеспечивают точность измерений и защиту приборов от помех.
• Миниатюрные импульсные трансформаторы: компактные трансформаторы для использования в маломощных устройствах, таких как микропроцессоры, системы управления и малогабаритные источники питания. Они сочетают высокую эффективность с минимальными габаритами.
• Трансформаторы для мощных импульсных систем: предназначены для работы в мощных импульсных системах, таких как радары или системы зажигания. Эти устройства способны выдерживать высокие напряжения и токи без перегрева и снижения производительности.
