Токочувствительные трансформаторы

Токочувствительные трансформаторы — это специализированные устройства, предназначенные для измерения и контроля силы тока в электрических цепях. Эти трансформаторы обеспечивают безопасное и точное измерение переменного тока, изолируя измерительное оборудование от высоковольтных цепей. Токочувствительные трансформаторы широко применяются в системах мониторинга, защиты и управления электрооборудованием, особенно в энергетике, промышленности, автоматизации и высоковольтных установках.

Основные функции

Основной функцией токочувствительных трансформаторов является преобразование высокого тока в цепи в более удобные для измерения и мониторинга значения. Эти устройства обеспечивают изоляцию между высоковольтной линией и измерительным прибором, защищая оборудование и оператора.

Кроме того, они позволяют отслеживать изменения тока в режиме реального времени, что критично для предотвращения перегрузок, коротких замыканий и других аварийных ситуаций. Токочувствительные трансформаторы также применяются для передачи данных в системы автоматического управления, обеспечивая высокую точность и надежность измерений.

Типы токочувствительных трансформаторов и их применение

Токочувствительные трансформаторы бывают различных типов, каждый из которых адаптирован под специфические задачи и условия эксплуатации:

• Трансформаторы тока (ТТ): используются для измерения больших токов в высоковольтных сетях. Преобразуют большой ток в пропорционально меньший, позволяя подключать стандартные измерительные приборы, такие как амперметры или реле защиты.
• Нулевые трансформаторы тока: применяются для обнаружения токов утечки или неисправностей в нейтральной линии. Эти устройства критичны для систем защиты от утечек тока и заземления.
• Дифференциальные трансформаторы тока: используются для мониторинга разницы токов между фазами. Они эффективны для защиты от перегрузок и коротких замыканий.
• Трансформаторы для защиты от перегрузок: устанавливаются в цепях с высоким риском перегрева или перегрузки. Эти устройства отслеживают уровень тока и отправляют сигнал тревоги или отключают цепь при опасных значениях тока.
• Оптические токочувствительные трансформаторы: применяются для измерений тока с использованием оптических технологий. Отличаются высокой точностью, электрической изоляцией и устойчивостью к электромагнитным помехам, что делает их идеальными для использования в условиях с высокими уровнями помех.

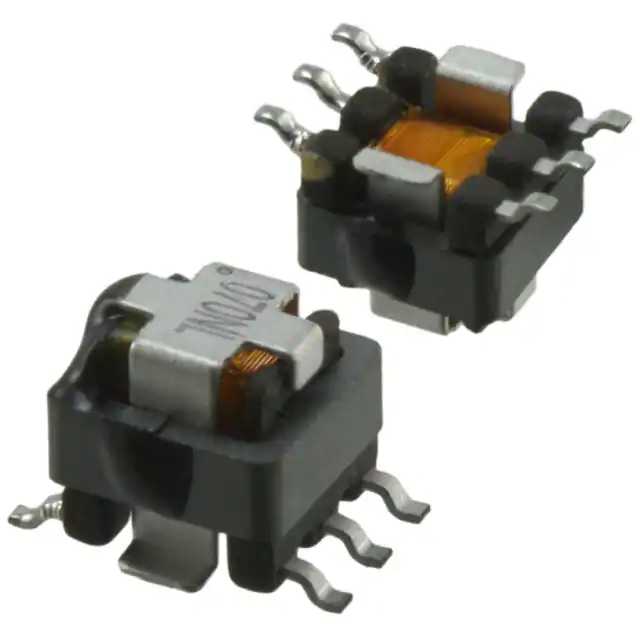

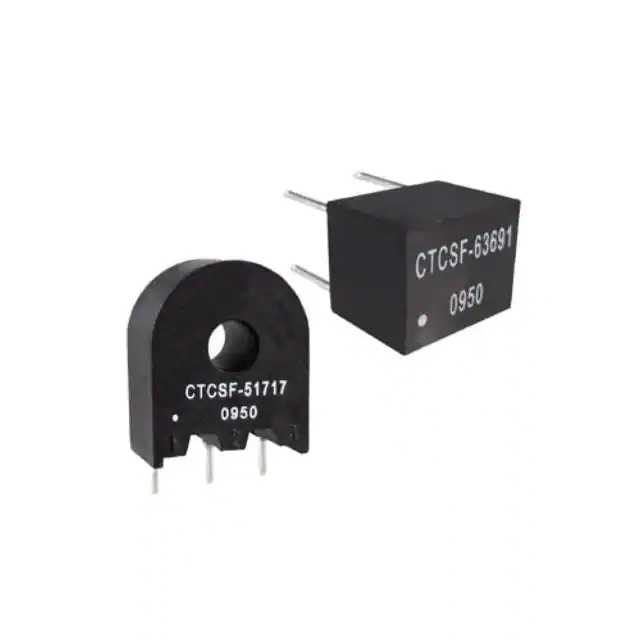

• Миниатюрные токочувствительные трансформаторы: предназначены для маломощных приложений, таких как схемы управления или защиты в бытовой электронике и малых промышленных устройствах. Эти трансформаторы обеспечивают высокую точность измерения при компактных размерах.
• Трансформаторы для цифровых систем мониторинга: используются для сбора и передачи данных о токе в системы автоматизации и удаленного контроля. Позволяют интегрировать измерения тока в интеллектуальные системы управления энергопотреблением.

Токочувствительные трансформаторы играют ключевую роль в защите электрооборудования, улучшая безопасность и надежность работы электрических сетей. Их применение в современных системах автоматизации позволяет эффективно управлять энергоресурсами, предотвращать аварии и минимизировать риски перегрузок.
